Регулирующая, предохранительная и защитная арматура

Регулирующая, предохранительная и защитная арматура

Регулирующая арматура

Регулирующая арматура предназначена для регулирования параметров рабочей среды (давления, температуры и т.п.) посредством изменения ее расхода. Также к регулирующей арматуре относится и дроссельная (дросселирующая) арматура, предназначенная для значительного снижения давления среды и работающая в условиях больших перепадов давления (иногда называемая редукционными клапанами).

Виды регулирующей арматуры

Вентиль дроссельный
Клапан дроссельный
Клапан запорно-дроссельный
Клапан запорно-регулирующий

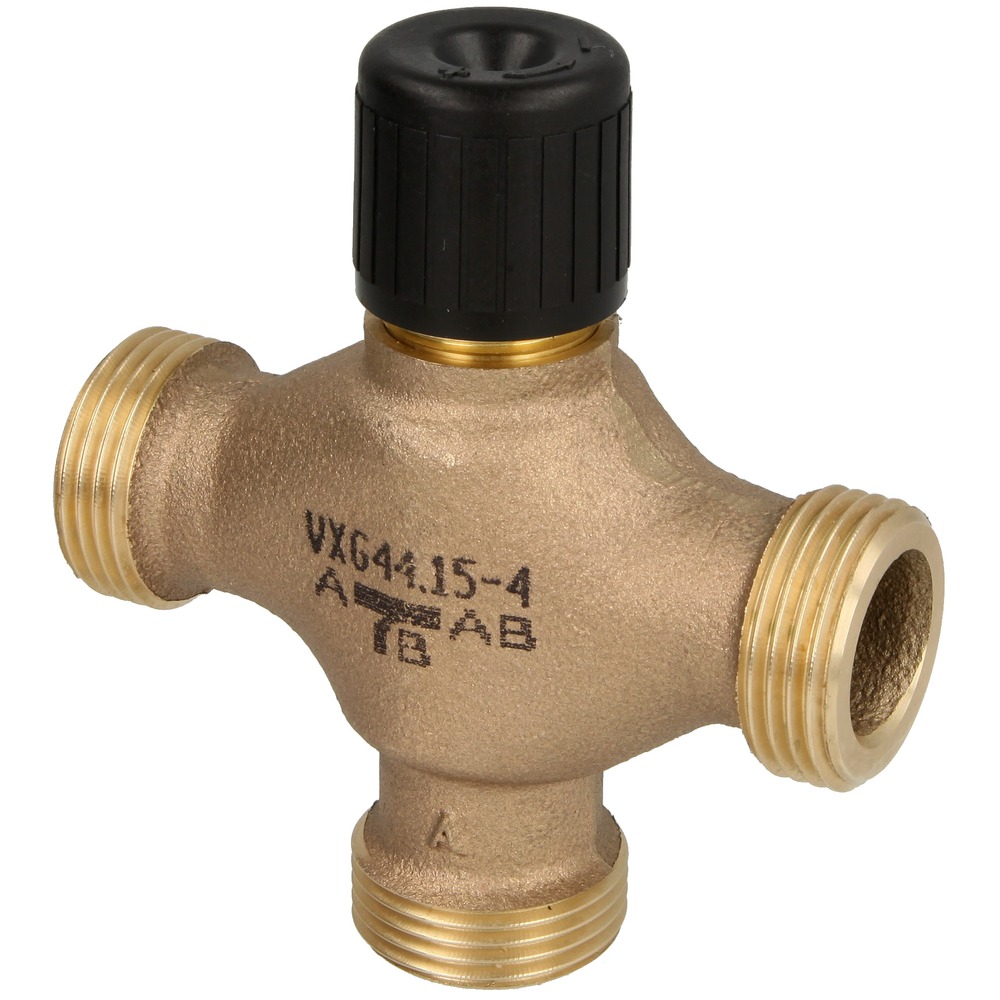

Клапан регулирующий


Регулирующие клапаны служат для обеспечения заранее заданного режима работы установки. Они предназначены для регулирования расхода среды и управляются от постороннего источника энергии.

Регулирующие клапаны могут быть односедельными и двухседельными. Чаще применяются двухседельные регулирующие клапаны. Среди них широкое распространение получили двухседельные регулирующие клапаны с мембранным пневматическим приводом и пружинной нагрузкой.

Односедельные клапаны применяются в случаях, когда площадь плунжера невелика или требуется надежная герметичность клапана в закрытом положении. Недостатком односедельных клапанов является неуравновешенность плунжера, которая при больших диаметрах седла создает большие продольные усилия на плунжере.

Регулирующие клапаны широко используются в различных системах автоматического регулирования потоков. Управление осуществляется с помощью электромоторного привода при электрической или с помощью мембранного привода при пневматической системе связи.

Регулирующие клапаны - исполнительные устройства - могут быть двух видов действия: нормально открыты (НО) и нормально закрыты (НЗ).



Регулятор давления «после себя»

Предназначены для установки и поддержания заданного давления и работают с использованием энергии, транспортируемой по трубопроводу среды. Они подразделяются на регуляторы давления "до себя" и "после себя".
Устройство дросселирующее

Предохранительная арматура

Предохранительная арматура предназначена для предотвращения аварийного повышения давления в обслуживаемой системе или объекте путем автоматического выпуска избыточного количества среды. Различие между предохранительной арматурой и защитной арматурой заключается в том, что при возникновении аварийного состояния параметра среды предохранительная арматура открывается для выпуска среды, а защитная закрывается, отсекая защищаемый участок от остальной части трубопровода.

Клапан дренажный
Клапан импульсный


Импульсные предохранительные устройства

Импульсные предохранительные устройства (ИПУ) представляют собой предохранительные клапаны непрямого действия. Они состоят из главного предохранительного клапана с большой пропускной способностью и импульсного клапана, управляющего поршневым приводом главного клапана. ИПУ успешно обслуживают системы и агрегаты с высокими энергетическими параметрами, требующими сброса больших количеств рабочей среды.
Клапан перепускной

Предназначены для поддержания давления после клапана в заданных пределах.
Клапан предохранительный

Предназначены для автоматического сброса среды при повышении давления сверх установленного. Блок предохранительных клапанов Предохранительное устройство, состоящее из двух предохранительных клапанов и переключающего устройства в виде трехходовой арматуры, обеспечивающей постоянное соединение защищаемого от недопустимого превышения давления оборудования только с одним из клапанов при одновременной возможности ремонта второго.

Защитная арматура

Защитная арматура предназначена для защиты оборудования от аварийных изменений параметра среды (давления, направления потока) путем отключения обслуживаемой линии или участка. Различие между предохранительной арматурой и защитной арматурой заключается в том, что при возникновении аварийного состояния параметра среды защитная арматура закрывается, отсекая защищаемый участок от остальной части трубопровода, а предохранительная открывается для выпуска среды.

Затвор обратный

Предназначены для предотвращения обратного потока среды. Затвор поворачивается вокруг горизонтальной оси, расположенной перпендикулярно продольной оси корпуса. Клапаны отключающие (отключающие устройства) Предназначены для автоматического перекрытия трубопровода в случае его разрыва или превышения максимально допустимого расхода среды.

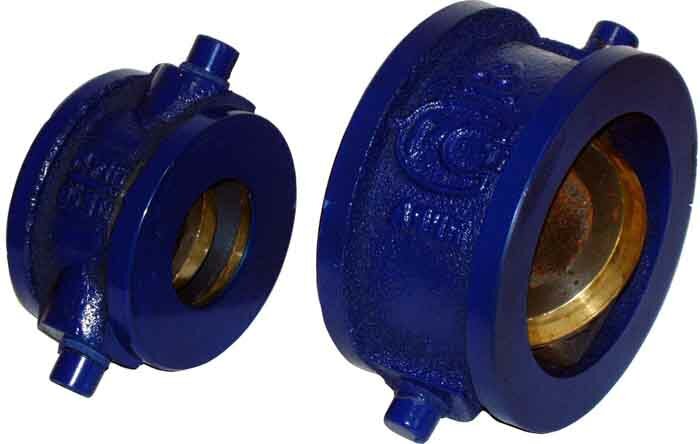

Клапан обратный

Предназначены для предотвращения обратного потока среды. Затвор совершает возвратно-поступательное движение.
Клапан отсечной

Предназначены для быстрого перекрытия потока среды.
